Взломоустойчивые рулонные ворота из стальных профилей rh117/08 и rhs117p/08 с внутривальным электроприводом в Воронеже

Взломоустойчивые рулонные ворота DoorHan-Воронеж с внутривальным приводом изготовлены из стальных профилей RH117/08 и RH117P/08.

Конструкция предусматривает накладной монтаж в проемы площадью до 20.5м2.

Рольворота Дорхан обеспечат надежную защиту входа и въезда в гаражи, торговые павильоны, промышленные объекты в Воронеже и области.

Эта модель рольворот доступна с гладким, перфорированным, комбинированным полотном в 9 стандартных цветах и в 16 RAL оттенках.

Рулонные ворота Дорхан укомплектованы внутривальным приводом, совместимым с электронным системами управления SmartRoll, GC2/GC4.
Рулонные ворота из стальных профилей (взломоустойчивые) rh117/08, rhs117p/08 с внутривальным электроприводом,
Рулонные ворота из стальных профилей (взломоустойчивые) rh117/08, rhs117p/08 с внутривальным электроприводом,
Рулонные ворота из стальных профилей (взломоустойчивые) rh117/08, rhs117p/08 с внутривальным электроприводом,
Таблица размеров
Цвета
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Высота проема, мм
1 000–5 000
Ширина проема, мм
1 000–6 500
Притолока, мм
От 350 (накладной монтаж)
Пристенки, мм
От 95 (накладной монтаж)
Максимальная площадь полотна, м²
20
Белый
Белый
Коричневый
Коричневый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Серый
Серый
Неокрашенный (оцинкованный)
Неокрашенный (оцинкованный)
Дополнительная
Блок управления CV01 для дистанционного управления одной роллетой или группой роллет.
Блок управления CV01 для дистанционного управления одной роллетой или группой роллет.
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Выключатель клавишный для накладного монтажа SWB.
Выключатель клавишный для накладного монтажа SWB.
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Сигнальная светодиодная лампа с антенной LAMP-PRO.
Сигнальная светодиодная лампа с антенной LAMP-PRO.

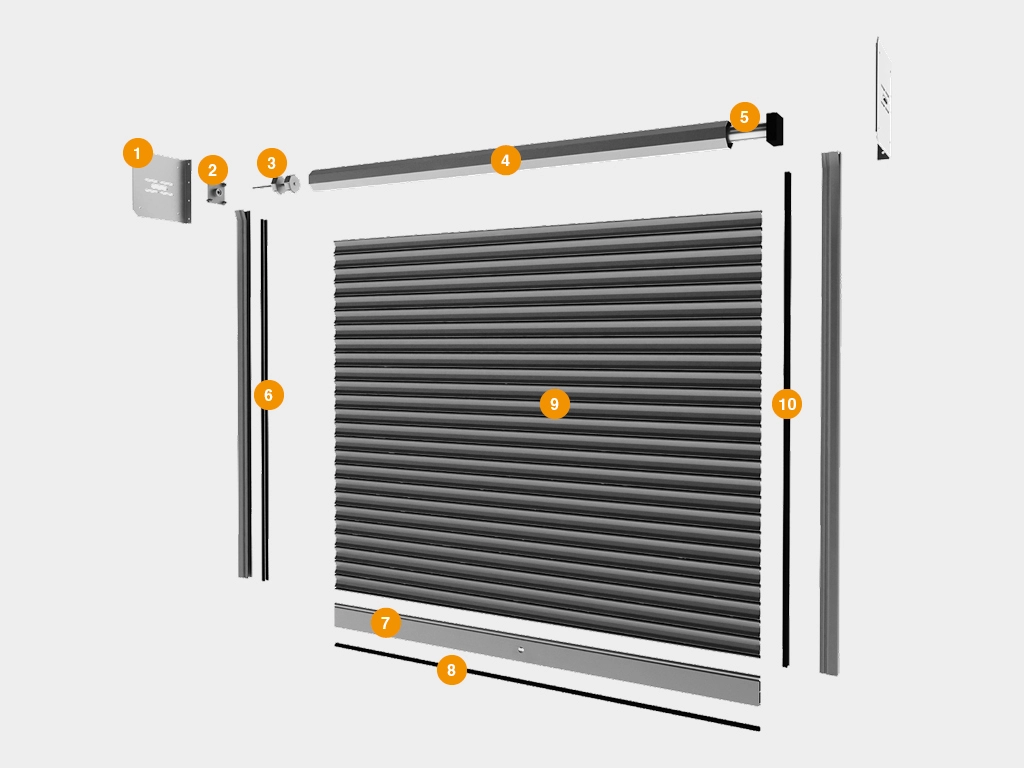

  1. Кронштейн консольный SR351
  2. Суппорт с подшипником BSR30
  3. Капсула регулируемая KPU10230
  4. Вал октагональный RV102
  5. Электропривод RS230, RS300
  6. Направляющий профиль RG95S
  7. Концевой профиль RA120E
  8. Уплотнитель нижний UP4
  9. Профиль полотна RHS117/08, RHS117P/08
  10. Уплотнитель боковой UP5

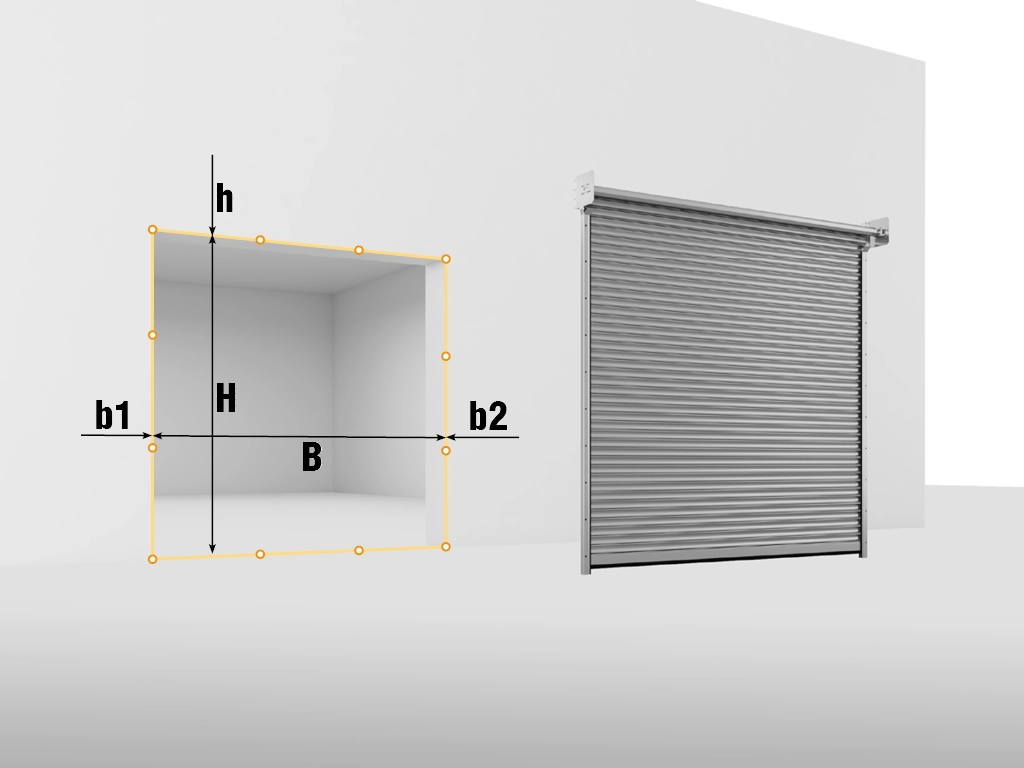

  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
  2. Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
  3. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Таблица размеров
Наименование
Значение
Высота проема, мм
1 000–5 000
Ширина проема, мм
1 000–6 500
Притолока, мм
От 350 (накладной монтаж)
Пристенки, мм
От 95 (накладной монтаж)
Максимальная площадь полотна, м²
20
Цвета
Белый
Белый
Коричневый
Коричневый
Бежевый
Бежевый
Зеленый
Зеленый
Синий
Синий
Бордовый
Бордовый
Серебристый
Серебристый
Серый
Серый
Неокрашенный (оцинкованный)
Неокрашенный (оцинкованный)
Комплектация
Блок управления CV01 для дистанционного управления одной роллетой или группой роллет.
Блок управления CV01 для дистанционного управления одной роллетой или группой роллет.
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Выключатель клавишный для накладного монтажа SWB.
Выключатель клавишный для накладного монтажа SWB.
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Сигнальная светодиодная лампа с антенной LAMP-PRO.
Сигнальная светодиодная лампа с антенной LAMP-PRO.
Конструкция
  1. Кронштейн консольный SR351
  2. Суппорт с подшипником BSR30
  3. Капсула регулируемая KPU10230
  4. Вал октагональный RV102
  5. Электропривод RS230, RS300
  6. Направляющий профиль RG95S
  7. Концевой профиль RA120E
  8. Уплотнитель нижний UP4
  9. Профиль полотна RHS117/08, RHS117P/08
  10. Уплотнитель боковой UP5
Подготовка объекта
  1. Параметры замера для накладного монтажа:
    H — высота проема (max), мм;
    B — ширина проема (max), мм;
    h — высота притолоки (min), мм;
    b1 и b2 — правое и левое боковые расстояния (min), мм.
  2. Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
  3. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего  препятствия  (труба,  короб,  стена  и  др.).  Запишите  минимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
