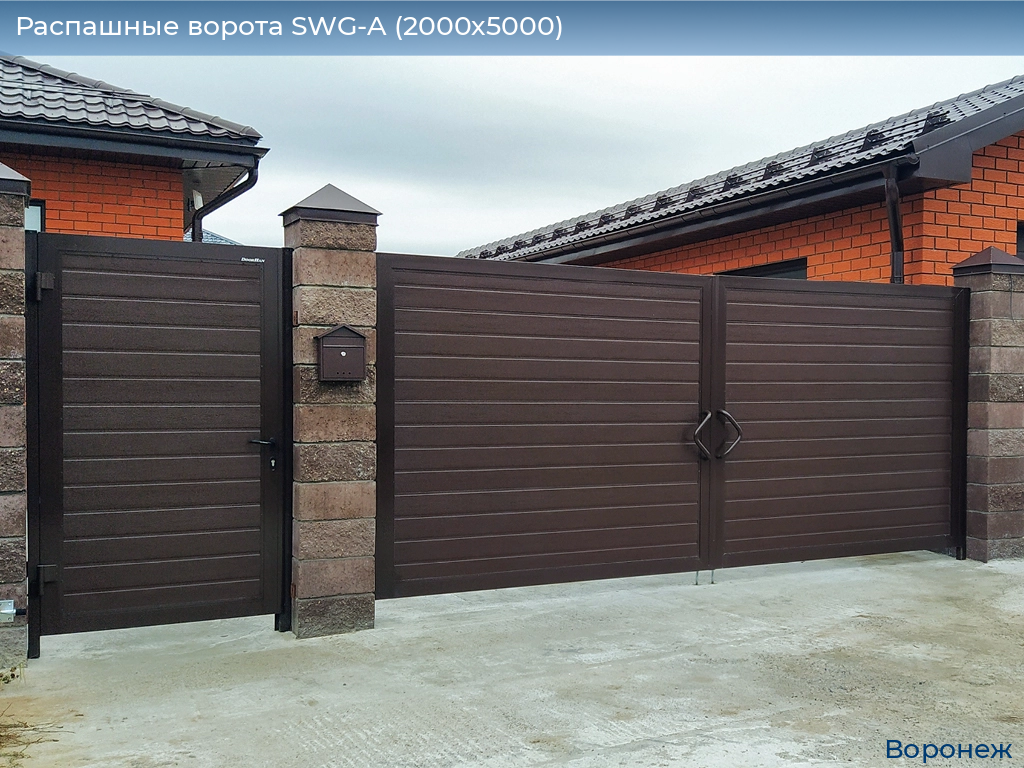

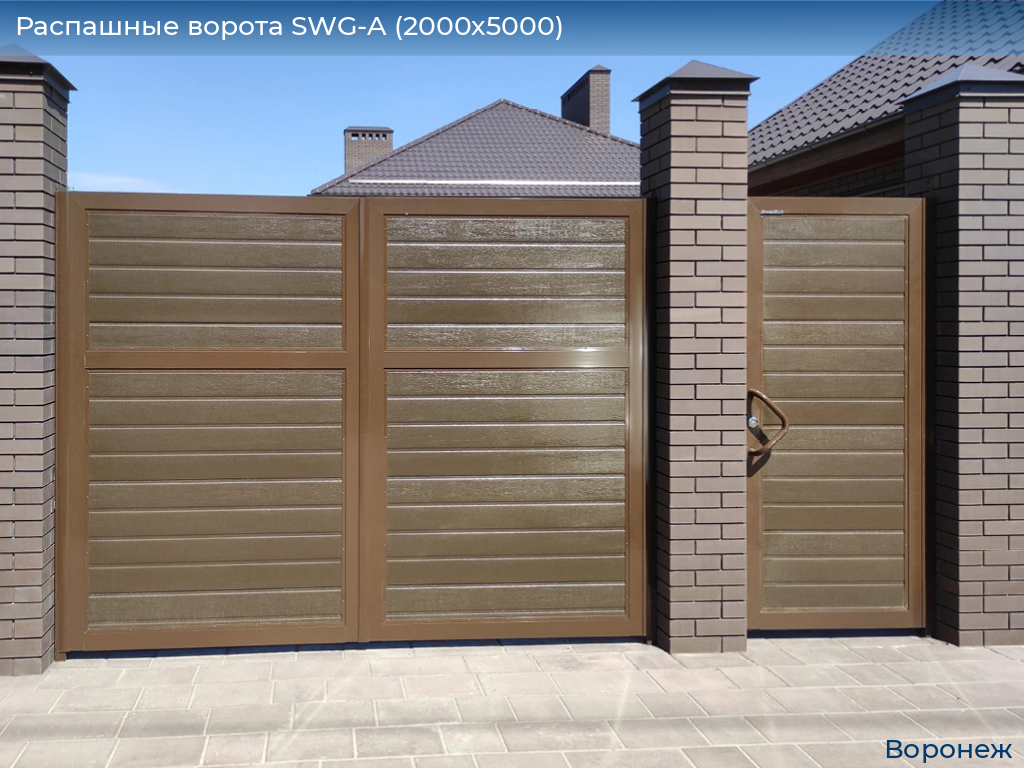

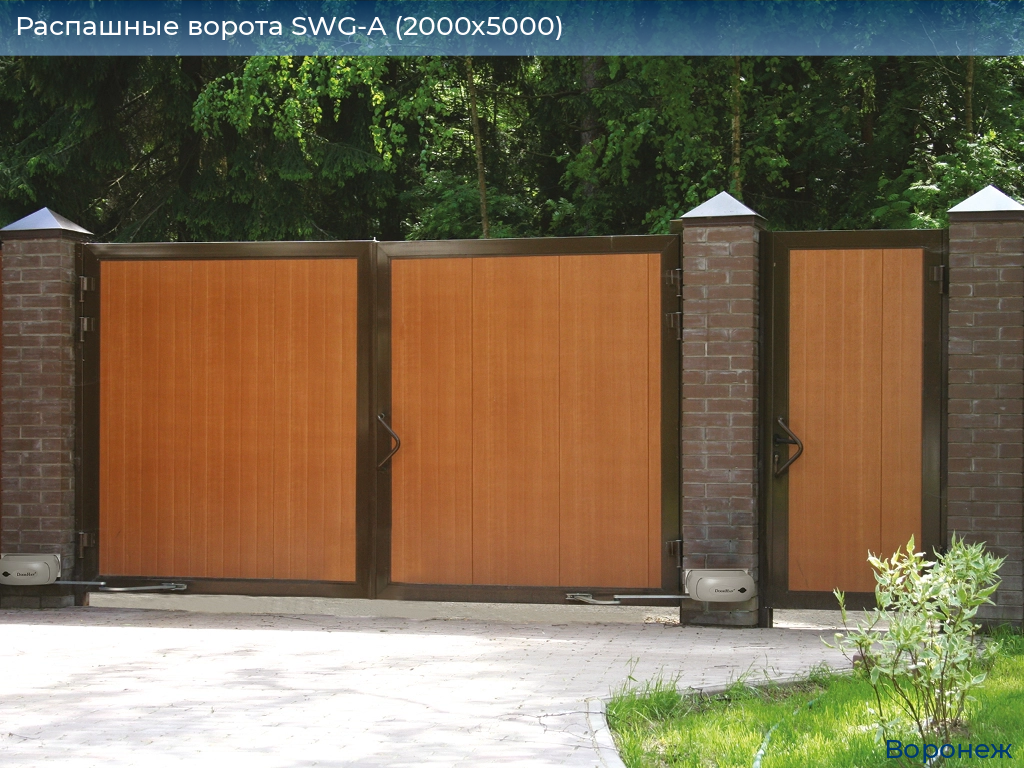

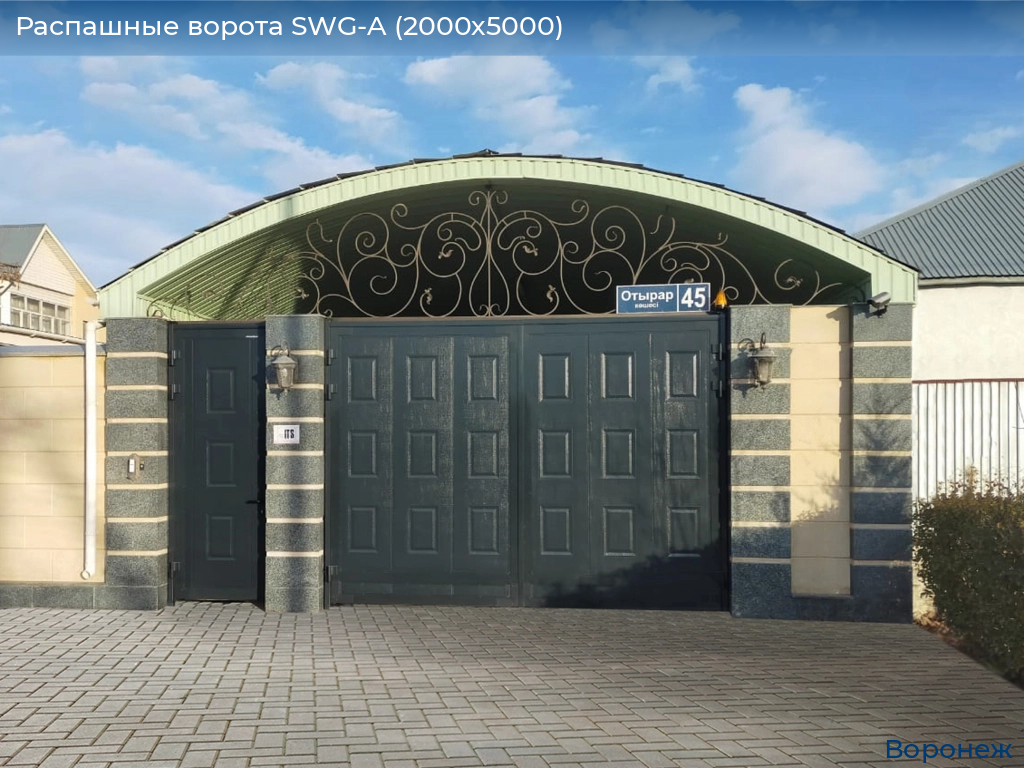

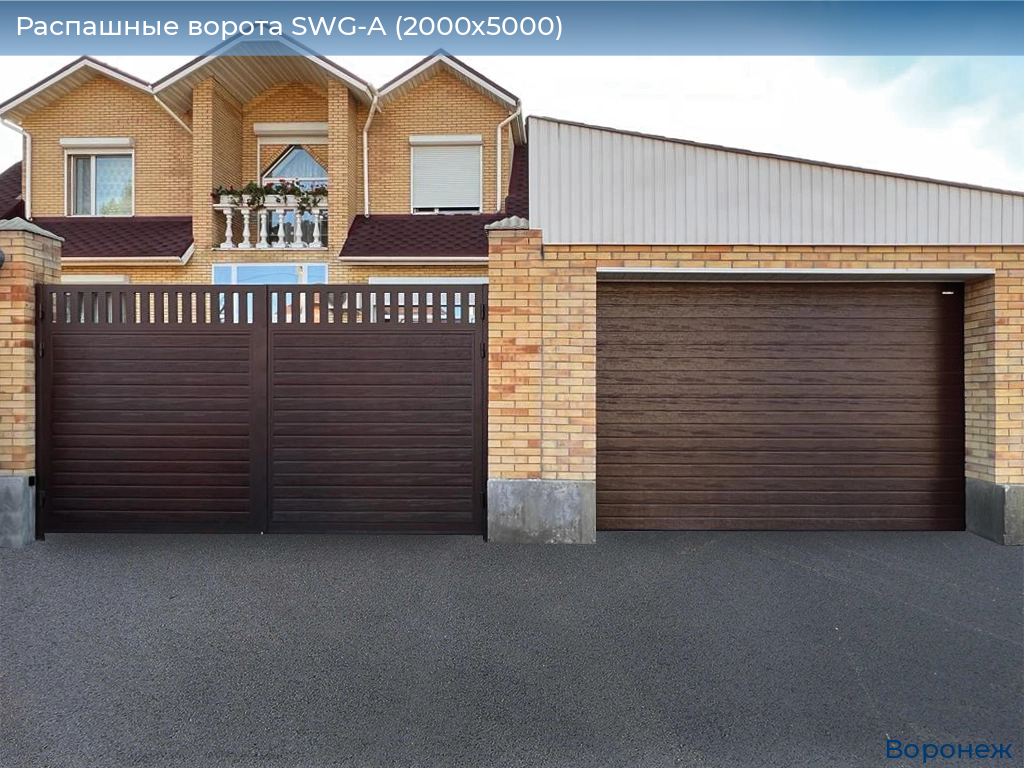

Распашные ворота SWG-A (2000х5000)

Распашные ворота SWG-A (2000х5000) имеют классическую конструкцию и традиционно востребованы пользователями. Такие ограждения выбирают, когда технически невозможно установить сдвижные модели. Створки изготовлены из сэндвич-панелей в алюминиевой раме. Различные варианты исполнения щита позволяют подобрать ворота, которые будут хорошо сочетаться с различными элементами фасада здания. Конструкции прочные, долговечные и устойчивые к коррозии.
ОФОРМИТЬ ЗАКАЗ в Воронеже:  58 859 Р.

Данное предложение не является публичной офертой

Дизайн
Комплектация
Технические характеристики
Конструкция
Подготовка объекта
Монтаж
Инструкции
Тип панели: Доска
Доска
Доска
Филенка
Филенка
Горизонтальная полоса (внутренняя сторона).
Горизонтальная полоса (внутренняя сторона).
Цвет панели:
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 3000 (красный)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 9003 (белый)
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Венге
Венге
Золотой дуб
Золотой дуб
Доска
Филенка
Горизонтальная полоса (внутренняя сторона).
Базовая
Дополнительная
Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
Ручка алюминиевая, соответствующая цвету окантовки.
Ручка алюминиевая, соответствующая цвету окантовки.
Задвижка в землю.
Задвижка в землю.
Коробка с комплектацией для монтажа распашных ворот.
Коробка с комплектацией для монтажа распашных ворот.
Комплект алюминиевых столбов для крепления к проему.
Комплект алюминиевых столбов для крепления к проему.
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Столб бетонируемый 100 × 100 × 4.
Столб бетонируемый 100 × 100 × 4.
Наименование Значение Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н Не менее 2 500
Прочность крепления ручек к полотну, H Не менее 1 000
Сопротивление ветровой нагрузке, Па Свыше 700
Изоляция воздушного шума, дБ 35
Усилие ручного открывания и закрывания, Н, не более 150
Безотказность, количество циклов открывания-закрывания 20 000
Угол открытия створок, град 170
  1. Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
  2. Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
  3. С внутренней стороны распашных ворот устанавливается задвижка.
  4. Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
  5. Регулируемые петли с износостойкими подшипниками.
  6. Автономный антивандальный водонепроницаемый контроллер KEYCODE предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
  7. Светодиодная сигнальная лампа LAMP-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
  8. Электромеханические приводы серии SWING — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.
  1. Замер каждого параметра производится минимум в трех точках (в крайних положениях и по центру). За итоговый размер берется максимальное значение.
  2. H — высота проема (расстояние от земли до верха проема).
  3. B — ширина проема (расстояние от левого края до правого края проема).
  4. h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размером 300 × 300 × 1 500 (глубина промерзания почвы).
Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размером 300 × 300 × 1 500 (глубина промерзания почвы).
Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.
Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.
Дизайн
Цвет панели:
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 3000 (красный)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 9003 (белый)
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Венге
Венге
Золотой дуб
Золотой дуб
Тип панели:
Доска
Доска
Филенка
Филенка
Горизонтальная полоса (внутренняя сторона).
Горизонтальная полоса (внутренняя сторона).
Комплектация
Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
Ручка алюминиевая, соответствующая цвету окантовки.
Ручка алюминиевая, соответствующая цвету окантовки.
Задвижка в землю.
Задвижка в землю.
Коробка с комплектацией для монтажа распашных ворот.
Коробка с комплектацией для монтажа распашных ворот.
Комплект алюминиевых столбов для крепления к проему.
Комплект алюминиевых столбов для крепления к проему.
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Столб бетонируемый 100 × 100 × 4.
Столб бетонируемый 100 × 100 × 4.
Технические характеристики
Наименование Значение Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н Не менее 2 500
Прочность крепления ручек к полотну, H Не менее 1 000
Сопротивление ветровой нагрузке, Па Свыше 700
Изоляция воздушного шума, дБ 35
Усилие ручного открывания и закрывания, Н, не более 150
Безотказность, количество циклов открывания-закрывания 20 000
Угол открытия створок, град 170
Конструкция
  1. Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
  2. Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
  3. С внутренней стороны распашных ворот устанавливается задвижка.
  4. Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
  5. Регулируемые петли с износостойкими подшипниками.
  6. Автономный антивандальный водонепроницаемый контроллер KEYCODE предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
  7. Светодиодная сигнальная лампа LAMP-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
  8. Электромеханические приводы серии SWING — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.
Подготовка объекта
  1. Замер каждого параметра производится минимум в трех точках (в крайних положениях и по центру). За итоговый размер берется максимальное значение.
  2. H — высота проема (расстояние от земли до верха проема).
  3. B — ширина проема (расстояние от левого края до правого края проема).
  4. h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
Монтаж
Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размером 300 × 300 × 1 500 (глубина промерзания почвы).
Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размером 300 × 300 × 1 500 (глубина промерзания почвы).
Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.
Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.
